روفتاپ پکیج



روفتاپ پکیج را می توان دستگاهی مستقل و با راندمان انرژی بالا در بین سیستم های تهویه مطبوع  (HVAC) معرفی نمود که ساختار آن ترکیبی از کندانسینگ یونیت (چیلر بدون اواپراتور) و هواسازی با کویل سرمایش DX می باشد .این دستگاه تمامی اجزای لازم جهت تولید هوای مطبوع را در بر دارد.

روفتاپ پکیج

روفتاپ پکیج



اساس کار روفتاپ پکیج، تأمین هوای خنک مورد نیاز پروژه از طریق انتقال مبرد سرد تولیدی در کندانسینگ یونیت به کویل سرمایش DX در هواساز می باشد. با این تفاوت که هر دو سیستم (کندانسینگ یونیت و هواساز) در قالب مجموعه ای واحد و مستقل تعریف می شوند.

در روفتاپ پکیج، بخار مبرد پس از تراکم یافتن در کمپرسور و افزایش توأمان فشار و دما، وارد کندانسور غالباً هوایی شده و بعد از خنک شدن تا دمای اشباع، با از دست دادن حرارت بیشتر چگالیده خواهد شد .

مایع مبرد حاصل شده، راهی قسمت هواساز دستگاه شده و از شیر انبساط عبور می کند. سپس بعد از افت فشار و کاهش دمای ایجادشده وارد کویل سرمایش DX می گردد. به این ترتیب با عبور جریان هوا از روی کویل و خنک شدن آن، مبرد ورودی بواسطه دریافت گرمای هوا تبخیر شده و پس از بازگشت به قسمت کندانسینگ یونیت دستگاه، مجدداً وارد کمپرسور می شود.

لازم به ذکر است که می توان با تعبیه کویل گرمایش در قسمت هواساز دستگاه و عبور آب گرم دیگ از درون آن، نیاز گرمایشی پروژه را نیز در فصل سرما براورده کرد.

ویژگی های کلی روفتاپ پکیج Midea

انتخاب آسان سیستم مورد نیاز طبق شرایط مختلف

  • محدوده گسترده ظرفیت سرمایش ( از 3 تا 30 تن تبرید)
  • انعطاف در نحوه طراحی طراحی فشرده محصول قابلیت نصب در شرایط مختلف روی بام و زمین را فراهم میسازد( قابلیت اطمینان بالا)
  • ساختار با دوام کابینت خارجی دستگاه مورد تست 1000 ساعت اسپری نمک قرار میگیرد
  • امکان انتخاب پوشش ضد خوردگی (مناسب برای مناطق نزدیک دریا)
  • کمپرسور اسکرال با قابلیت اطمینان بالا  استفاده از بهترین برند های کمپرسور نظیر (Copeland, Danfoss و Hitachi)
  • محافظت چند مرحله ای  استفاده از گیج های اندازه گیری متعدد برای محافظت کامل دستگاه(نصب آسان)
  • اتصال سریع و آسان سیستم الکتریکی و کابل کشی (مجهز به درب دسترسی جدا شونده)
  • عدم نیاز به کابل کشی فرمان
  • اتصال آسان لوله درین تعمیر و نگهداری آسان
  • مجهز به پورت خارجی نمایانگر فشار برای بررسی سریع فشار کارکرد
  • استفاده از درب دسترسی مناسب برای قسمت های مختلف
  • عیب یابی اتوماتیک و نمایش کد خطای مربوطه
  • استفاده از فیلترهای قابل شستشو قابلیت انتخاب انواع لوازم جانبی
  • دارای کنترلر استاندارد دستگاه (قابلیت اتصال انواع کنترلر مطابق نظر کارفرما)
  • قابلیت انجام کنترل مرکزی با استفاده از کنترلر مناسب

مشخصات فنی

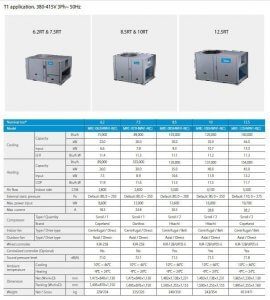

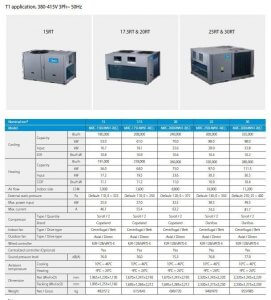

استاندارد ClimaCreator سری



مشخصات روفتاپ پکیج استاندارد

مشخصات روفتاپ پکیج استاندارد

استاندارد ClimaCreator سری

استاندارد ClimaCreator سری

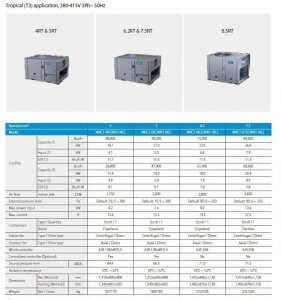

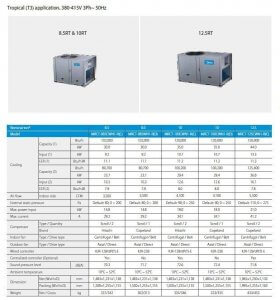

سری ClimaCreator تروپیکال (حاره ای)

روفتاپ پکیج حاره ای

روفتاپ پکیج حاره ای

روفتاپ پکیج تروپیکال

روفتاپ پکیج تروپیکال

مشخصات روفتاپ پکیج حاره ای

مشخصات روفتاپ پکیج حاره ای
